Участок фосфатирования муфт. Изменение визуализации на HMI панели.

В феврале 2021 года у заказчика проходил аудит, по результатам, которого были выданы предписания. Одно из предписаний касалось технологического процесса линии фосфатирования муфт, где по новым требованиям необходим визуальный контроль оператором времени нахождения корзин с муфтами в ваннах с химическими растворами.

Рис.1. Линия фосфатирования муфт

Заказчик с этой задачей обратился к нам. У наших специалистов богатый опыт работы с системами визуализации, в большинстве случаев это WinCC и InTouch. На линии фосфатирования система визуализации выполнена на языке программирования Delphi. Такое инженерное решение не часто встречается на промышленном оборудовании, однако наши сотрудники выполнили поставленную перед ними задачу.

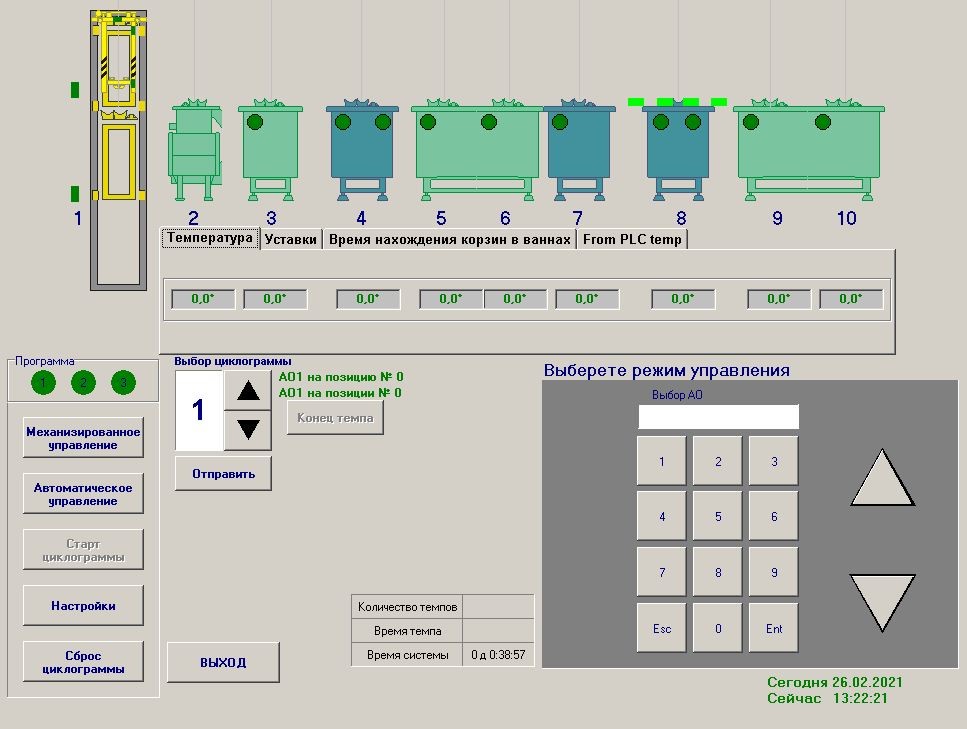

Рис.2. Окно панели HMI

На главном экране управления была добавлена вкладка с таймерами, на которых отображается время нахождения корзин в ваннах.

Рис.3. Вкладка время нахождения корзин в ваннах

Включение таймера может происходить как в автоматическом режиме, так и в ручном, путём нажатия на соответствующие кнопки под цифровым индикатором. В автоматическом режиме включение происходит, как только автооператор опускает корзину в ванну, о чем свидетельствует сработанный датчик нижнего положения. Остановка секундомера и его фиксирование происходит, как только механизм подъёма начинает поднимать корзину из ванны вверх. Значение секундомера обнуляется в тот момент, когда в ванну загружается следующая корзина.

Рис.4. Механизм подъёма корзины с муфтами

В результате решения данной задачи у технологического персонала появилась возможность контролировать время нахождения корзин с муфтами в ваннах, без использования сторонних средств измерения.
